前言

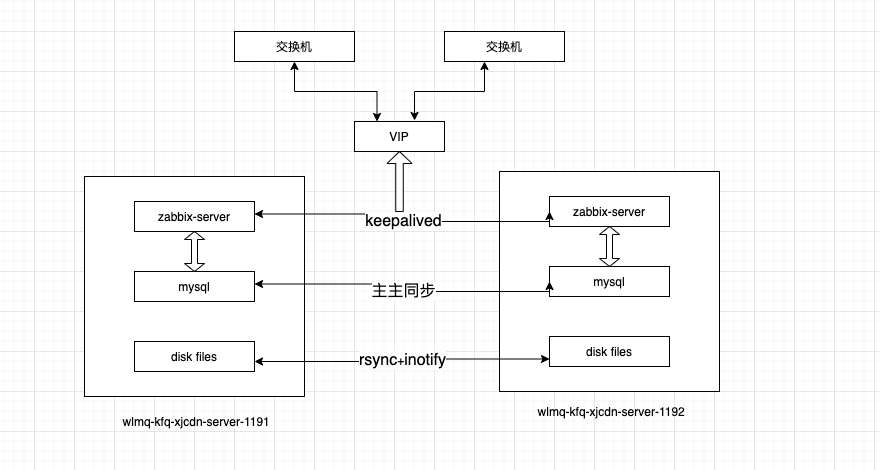

监控系统对于公司和运维人员来说,是了解线上业务重要的手段。所以双机互备是十分必要。下面就是实际工作中用到的zabbix双机互备搭建方案。

zabbix基础知识

企业级 开源分布式 监控解决方案

关键模块

Server
服务器端,采用mysql存储监控数据 apache+php 呈现

agent
被监控设备上的zabbix 代理 收集数据

snmp
支持 snmp 协议的设备

ipmi
agent 的另一种方式 物理性能监控 设备温度 风扇转速

zabbix监控流程

Hostgroups(主机组)->Hosts(主机)->Applications(监控应用集)->Items(监控项)-> Triggers(触发器)-> Actions ( 告警动作)-> Medias ( 告警方式)-> User groups ( 用户组)-> Users ( 用户 )
SNMP协议可以获取到的交换机那些信息
简单网络协议,是专门用于在IP网络 管理网络节点(服务器,工作站,路由器,交换机及HUBS等)一种标准协议。
nms和代理进程 agent 之间的通信协议。

监控类型

监控类型说明
简单检查不需要 zabbix agent,由 zabbix server 和 zabbix proxy 负责处理
zabbix agent分为主动模式和被动模式
zabbix 内部监控zabbix的内部进程 如snmp agent 是否正在运行,由zabbix轮询器处理
SNMP trap被动接受被监控交换机发出的告警信息。需要在监控交换机做配置。
SNMP agent被监控交换机提供数据和进程,zabbix_server 通过 snmp协议获取 数据

zabbix系统对应-nms

网络交换机设备 对应开启 snmp服务,网络设备有一个管理信息库 MIB 里面存有大量的被管对象,如 cpu 内存使用率,接口状态等。这些被管对象是以OID树状结构进行存储的。只要zabbix获取这些网络设备相关对应的OID值。

准备工作

首先准备需要的相关资源
- 系统版本: CentOS Linux release 7.6.1810
- 软件版本:
  - zabbix-release-5.4.6
  - mariadb-10.3.28-1
  - keepalived

服务器资源

4核8G 500G硬盘 * 2台

IP地址

  • 10.10.20.1 ( server-1191) (m1)
  • 10.10.20.2 ( server-1192) (m2)
  • 10.10.10.97 (VIP)

项目全部代码和脚本



基础环境配置

系统初始化

### 执行脚本
sh system_init_v3.sh          //系统初始化
sh system_init_python3.sh     //安装python3
sh system_init_docker.sh      //安装docker和docker-compose

### 修改dns
vim /etc/sysconfig/network-scripts/ifcfg-eno1
DNS1=223.5.5.5
DNS2=114.114.114.114

### 修改防火墙规则
vim /etc/sysconfig/iptables
-A INPUT -p tcp -s  10.10.20.1   -m multiport --dport 3306,873  -j ACCEPT
-A INPUT -p tcp -s  10.10.20.2   -m multiport --dport 3306,873  -j ACCEPT
-A INPUT -p tcp -s  10.10.20.97   -m multiport --dport 3306,873  -j ACCEPT
-A INPUT -p tcp -s 172.16.238.0/24  -j ACCEPT
-A INPUT -p tcp -s 172.16.239.0/24  -j ACCEPT

### 重启服务生效
systemctl reload iptables
systemctl restart docker

### 验证
nc -z -v -w 10 10.10.20.2 3306
nc -z -v -w 10 10.10.20.1 3306

mysql数据库的主主配置

启动数据库(m1,m2同时执行)

cd /opt/zabbix-ha/mariadb-m-m/m1/
docker-compose  up -d

启用GTID 主主复制

m1,m2同时配置
#m1和m2同时操作
mysql -uroot -pxxxxx -h 127.0.0.1

#确认系统时间
select now();

#确认字符集
show variables like '%character%';

#创建同步账号
grant replication slave,replication client on *.* to 'slave'@'10.10.20.%' identified by "slave@123";
flush privileges;
m1 到m2 的同步配置
#m1 执行
##查看master状态
show master status;

#下图

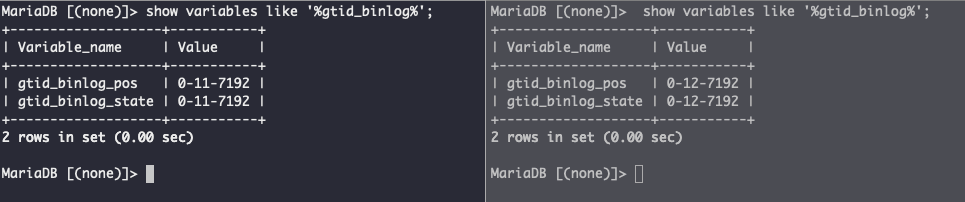

#查看gtid_binlog
show variables like '%gtid_binlog%';

#m2执行
##设置slave_pos
set global gtid_slave_pos='0-11-7192';

#配置master
change master to  master_host='mariadb_m1',master_user='slave',master_password='slave@123',master_port=3306,master_use_gtid=slave_pos,master_connect_retry=30;

#启动
start slave;

m2到m1的同步配置
#m1配置
set global gtid_slave_pos='0-12-7192';

#配置master
change master to  master_host='mariadb_m2',master_user='slave',master_password='slave@123',master_port=3306,master_use_gtid=slave_pos,master_connect_retry=30;

#启动
start slave;

zabbix server 双机部署

mysql建库并授权

#登录
mysql -uroot -pUtemyan001db -h 127.0.0.1

#建库
create database zabbix character set utf8 collate utf8_bin;

#授权
create user 'zabbix'@'172.16.237.1' identified by 'Utemyan001zbX';
grant all privileges on zabbix.* to 'zabbix'@'172.16.237.1';

flush privileges;

更新防火墙规则

vim /etc/sysconfig/iptables
-A INPUT -p tcp -s 172.16.238.0/24  -j ACCEPT
-A INPUT -p tcp -s 172.16.239.0/24  -j ACCEPT

#重启服务生效
systemctl reload iptables
systemctl restart docker

启动zabbix-server并测试

登录m1,m2

cd /opt/ly-traffic/zabbix54
docker-compose up

安装keepalived并配置

#安装
yum -y install keepalived  mariadb

#配置并启动
## m1上执行
ln -sf /opt/zabbix-ha/keepalived/m1-keepalived.conf  /etc/keepalived/keepalived.conf
ln -sf /opt/zabbix-ha/keepalived/scripts/check-backup.sh   /etc/keepalived/check.sh
systemctl enable  --now  keepalived

## m2上执行
ln -sf /opt/zabbix-ha/keepalived/m2-keepalived.conf  /etc/keepalived/keepalived.conf
ln -sf /opt/zabbix-ha/keepalived/scripts/check-backup.sh  /etc/keepalived/check.sh
systemctl enable  --now  keepalived

访问zabbix

zabbix可用性测试。最终实现效果:出现故障,自动切换到m2备机。收到报警后,排除m1故障。
curl -s -X POST -H 'Content-Type:application/json'  -d  '{ "jsonrpc": "2.0",  "method": "user.login", "params": {"user": "Admin", "password": "LuoyunNOC-01" }, "id": 1 }'  http://127.0.0.1/api_jsonrpc.php
